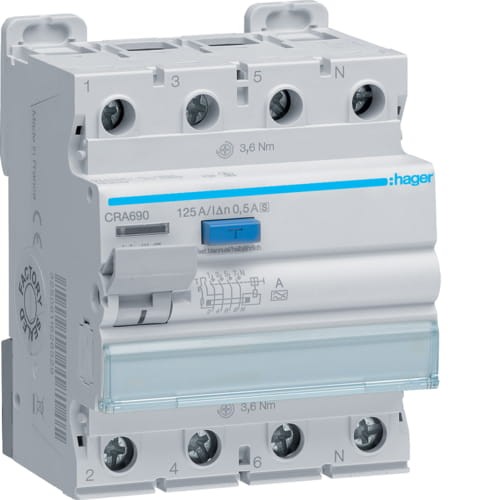

RCCB Wyłącznik różnicowoprądowy 3P+N 125A 500mA 10kA A S Hager CRA690
towar niedostępny
Opis
Dane techniczne |
|
Liczba biegunów: | 4 P |
Układ biegunów: | 3P+N |
Montaż: | Szyna DIN |
Ze wskaźnikiem pozycji styku: | tak |
Ze wskazaniem błędu: | tak |
Napięcie znamionowe łączeniowe Ue (AC): | 240 / 415 V |
Typ napięcia zasilającego: | AC |
Częstotliwość: | 50 Hz |
Znamionowe napięcie izolacji Ui: | 500 V |
Maksymalne napięcie pracy: | 456 V |
Znamionowe napięcie udarowe wytrzymywane Uimp: | 4000 V |
Znamionowy prąd różnicowy dI: | 500 mA |
Prąd znamionowy In: | 125 A |
Znamionowy prad wyładowczy (In 8/20µs): | 5 kA |
Znamionowa zdolność załączania i wyłączania Im: | 1250 A |
Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: | 10 kA |
Prąd znamionowy w temperaturze -25°C: | 125 A |
Prąd znamionowy w temperaturze -20°C: | 125 A |
Prąd znamionowy w temperaturze -15°C: | 125 A |
Prąd znamionowy w temperaturze -10°C: | 125 A |
Prąd znamionowy w temperaturze -5°C: | 125 A |
Prąd znamionowy w temperaturze 0°C: | 125 A |
Prąd znamionowy w temperaturze 5°C: | 125 A |
Prąd znamionowy w temperaturze 10°C: | 125 A |
Prąd znamionowy w temperaturze 15°C: | 125 A |
Prąd znamionowy w temperaturze 20°C: | 125 A |
Prąd znamionowy w temperaturze 25°C: | 125 A |
Prąd znamionowy w temperaturze 30°C: | 125 A |
Prąd znamionowy w temperaturze 35°C: | 125 A |
Prąd znamionowy w temperaturze 40°C: | 125 A |
Prąd znamionowy w temperaturze 45°C: | 120 A |
Prąd znamionowy w temperaturze 50°C: | 115 A |
Prąd znamionowy w temperaturze 55°C: | 110 A |
Prąd znamionowy w temperaturze 60°C: | 100 A |
Prąd znamionowy w temperaturze 65°C: | 95 A |
Prąd znamionowy w temperaturze 70°C: | 90 A |
Częstotliwość (zakres do ETIM): | 50 Hz |
Całkowite straty mocy dla prądu znamionowego: | 29,2 W |
Krótkozwłoczny: | tak |
Wytrzymałość elektryczna (liczba cykli): | 10000 |
Wytrzymałość mechaniczna (liczba cykli): | 20000 |
Głębokość produktu: | 70 mm |
Wysokość produktu: | 85 mm |
Szerokość produktu: | 72 mm |
Wymiary: | 1 |
Łatwość demontażu aparatów modułowych: | tak |
Możliwość demontażu od dołu: | nie |
Pozycja montażowa produktu 360°: | tak |
Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): | 1 / 35 mm² |
Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): | 1 / 50 mm² |
Pojemność zacisku wejściowego dla przewodu sztywnego (drut): | 1 / 50 mm² |
Pojemność zacisku wejściowego dla przewodu elastycznego (linka): | 1 / 35 mm² |
Quick Connect: | nie |
Selektywność: | tak |
Akcesoria dodatkowe: | tak |
Pokrywa zacisków: | nie |
Przeźroczysta osłona pola opisowego: | tak |
Norma: | EN 61008-1, IEC 61008-1 |
Dyrektywa europejska WEEE: | dotyczy |
Stopień ochrony: | IP20 |
Typ wyłącznika różnicowoprądowego: | A SEL |
Odporność na napięcie udarowe zgodnie z IEC 60947-3: | 6000 V |
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: | 2 |
