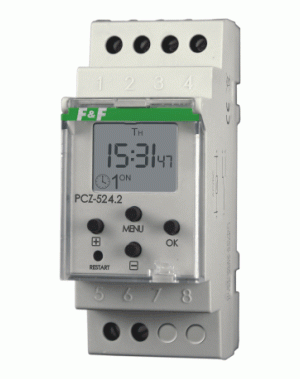

Zegar sterujący programowalny - astronomiczny F&F PCZ-524

Przeznaczenie
Zegar astronomiczny służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych zgodnie z dobowymi, astronomicznymi punktami zachodu i wschodu słońca.


Działanie
Zegar astronomiczny na podstawie informacji o bieżącej dacie, współrzędnych geograficznych miejsca jego zainstalowania (LOKALIZACJI) i PRZESUNIĘCIU GODZINOWYM względem czasu uniwersalnego (Greenwich UT) samoczynnie wyznacza dobowe, czasowe punkty załączenia i wyłączenia styku zegara zgodne z astronomicznymi czasami wschodu i zachodu słońca. Czasowe punkty załączeń i wyłączeń mogą być konfigurowane przez użytkownika za pomocą PRZESUNIĘCIA GODZINOWEGO i KOREKCJI CZASU, tzn. istnieje możliwość przyspieszenia lub opóźnienia programowych punktów załączenia i wyłączenia (osobno punktu załączenia i osobno punktu wyłączenia) w stosunku do zachodu i wschodu słońca.

Funkcje zegara
PRACA AUTOMATYCZNA - samoczynna praca według programowych punktów załączenia i wyłączenia styku
PRACA RĘCZNA - [ON] trwałe załączenie styku (poz.1-5) lub [OFF] trwałe rozłączenie styku (poz.1-6)
PROGRAMOWY PUNKT ZAŁĄCZENIA - wyznaczony czas załączenia styku (poz.1-5) w oparciu o astronomiczny punkt zachodu słońca oraz zaprogramowane przez użytkownika PRZESUNIĘCIE GODZINOWE i KOREKCJĘ CZASOWĄ
PROGRAMOWY PUNKT WYŁĄCZENIA - wyznaczony czas rozłączenia styku (poz.1-6) w oparciu o astronomiczny punkt zachodu słońca oraz zaprogramowane przez użytkownika PRZESUNIĘCIE GODZINOWE i KOREKCJĘ CZASOWĄ
KONFIGURACJA - podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA I WYŁĄCZENIA.
LOKALIZACJA - podanie KODU WSPÓŁRZĘDNYCH lub ręczne ustawienia dowolnych współrzędnych geograficznych (dla KODU WSPÓŁRZĘDNYCH nr 86 - POŁOŻENIE UŻYTKOWNIKA).
KOD WSPÓŁRZĘDNYCH - przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające wpisanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli)
PRZESUNIĘCIE GODZINOWE - wyznaczenie geograficznej strefy czasowej w zakresie ±1÷12 godzin (co 1 godz.) w stosunku do uniwersalnego czasu Greenwich UT (00). Dla Polski +1 godz.. Punkty czasowe wschodu i zachodu słońca ulegają równoległemu przesunięciu o podaną wartość.
KOREKCJA CZASOWA - przyspieszenie lub opóźnienie czasów załączenia lub wyłączenia w stosunku do astronomicznych punktów czasowych wschodu i zachodu słońca. Ustawienia w zakresie ±99min.dokonywane osobno dla punktu zachodu i wschodu słońca.
AUTOMATYCZNA ZMIANA CZASU - Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy, w ostatnią niedzielę marca o godzinie 2.00 (poprzez dodanie 1 godziny do bieżącego czasu). Zmiana czasu z letniego na zimowy wykonana jest automatycznie w nocy, w ostatnią niedzielę października o godzinie 3.00 (poprzez odjęcie 1 godziny od bieżącego czasu).
DST - Daylight Saving Time - globalna nazwa czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.
PODGLĄD DATY - W trybie PRACA AUTOMATYCZNA naciśnięcie przycisku + wyświetla ustawioną datę (dd-mm-yy). Po 5sek. zegar automatycznie przejdzie do poziomu głównego.
PODGLĄD PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA I WYŁĄCZENIA - W trybie PRACA AUTOMATYCZNA kolejne naciśnięcia przycisku OK pokazują następujące po sobie ustawienia w kolejności: programowy punkt załączenia; początek przerwy nocnej; koniec przerwy nocnej; programowy punkt wyłączenia. Po 5sek. zegar automatycznie przejdzie do poziomu głównego.
RESTART - Restartowanie procesora specjalnym przyciskiem - konieczne w przypadku zawieszenia funkcji pracy zegara. Nie kasuje ustawień DATY i CZASU oraz wpisów KONFIGURACJI w pamięci.
ZEROWANIE PAMIĘCI ("głęboki" reset) - kasowanie wszystkie wcześniejsze ustawienia DATY, GODZINY i KONFIGURACJI. Naciśnięcie przyciski MENU i −jednocześnie >3sek.


Tabela kodów współrzędnych
Dla precyzyjniejszych ustawień włączeń i wyłączeń zegara, pracującego w miejscach o różnych współrzędnych geograficznych, istnieje możliwość ustawienia danej szerokości i długości geograficznej lub wybrania odpowiedniego kodu będącego automatycznym ustawieniem współrzędnych geograficznych dla danego miasta w Polsce.

Pełna lista miast i odpowiadających im kodów znajduje się w instrukcji.

Dane techniczne

UWAGA!
Aktualnie sprzedawany jest zegar PCZ-524 z indeksem 3.
Jest to indeks oznaczający wersję oprogramowania zegara.
Sprawdź, jaką wersję oprogramowania ma twój zegar i pobierz właściwą instrukcję.
