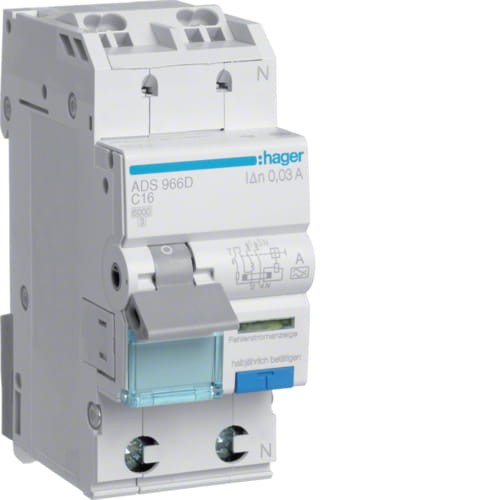

Wyłącznik różnicowoprądowy z członem nadprąd. 1P+N 6kA C 16A/30mA Typ A QC Hager ADS966D
towar niedostępny
Opis
Dane techniczne |
Liczba biegunów chronionych: | 1 |
Liczba biegunów: | 2 P |
Układ biegunów: | 1P+N |
Charakterystyka wyzwalania: | C |
Częstotliwość znamionowa: | 50 Hz |
Znamionowa zwarciowa zdolność łączeniowa Icn: | 6 kA |
Napięcie znamionowe łączeniowe Ue (AC): | 240 V |
Znamionowe napięcie izolacji Ui: | 500 V |
Maksymalne napięcie pracy: | 240 V |
Znamionowe napięcie udarowe wytrzymywane Uimp: | 4000 V |
Znamionowy prąd różnicowy dI: | 30 mA |
Znamionowy prad wyładowczy (In 8/20µs): | 250 A |
Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz: | 6 kA |
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 230V 50H wg PN-EN 60947-2: | 6 kA |
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 240V 50H wg PN-EN 60947-2: | 6 kA |
Znamionowa zdolność załączania i wyłączania Im: | 6 kA |
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: | 5/10 In |
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: | 1,13/1,45 In |
Prąd znamionowy w temperaturze -15°C: | 18,1 A |
Prąd znamionowy w temperaturze -20°C: | 18,3 A |
Prąd znamionowy w temperaturze 0°C: | 17,4 A |
Prąd znamionowy w temperaturze 10°C: | 17 A |
Prąd znamionowy w temperaturze -10°C: | 17,9 A |
Prąd znamionowy w temperaturze 15°C: | 16,7 A |
Prąd znamionowy w temperaturze 20°C: | 16,5 A |
Prąd znamionowy w temperaturze 25°C: | 16,2 A |
Prąd znamionowy w temperaturze -25°C: | 18,5 A |
Prąd znamionowy w temperaturze 30°C: | 16 A |
Prąd znamionowy w temperaturze 35°C: | 15,8 A |
Prąd znamionowy w temperaturze 40°C: | 15,6 A |
Prąd znamionowy w temperaturze 45°C: | 15,4 A |
Prąd znamionowy w temperaturze 5°C: | 17,2 A |
Prąd znamionowy w temperaturze -5°C: | 17,7 A |
Prąd znamionowy w temperaturze 50°C: | 15,2 A |
Prąd znamionowy w temperaturze 55°C: | 15 A |
Prąd znamionowy w temperaturze 60°C: | 14,8 A |
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: | 1 |
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: | 0,95 |
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: | 0,9 |
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: | 0,85 |
Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: | 20 A |
Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: | 25 A |
Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: | 4 A |
Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: | 10 A |
Straty mocy na biegun dla prądu znamionowego: | 3,8 W |
Całkowite straty mocy dla prądu znamionowego: | 5,2 W |
Zabezpieczenie przed przypadkowym zadziałaniem: | nie |
Wytrzymałość elektryczna (liczba cykli): | 2000 |
Wytrzymałość mechaniczna (liczba cykli): | 2000 |
Głębokość produktu: | 68 mm |
Wysokość produktu: | 94 mm |
Szerokość produktu: | 35 mm |
Moment dokręcający: | 1,3 Nm |
Przekrój przewodu sztywnego (drut) w zacisku: | 1 / 25mm² |
Przekrój przewodu elastycznego (linka) w zacisku: | 1 / 16mm² |
Norma: | EN 61009-1 |
Dyrektywa europejska WEEE: | dotyczy |
Stopień ochrony: | IP20 |
Typ wyłącznika różnicowoprądowego: | A |
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: | 2 |
Temperatura robocza: | -25 … 40 °C |
Klasa ograniczenia energii I²t.: | 3 |
Temperatura magazynowania: | -25 do 70 °C |
Temperatura przechowywania/transportu: | -25 … 70 °C |
Temperatura kalibracji: | 30 °C |
