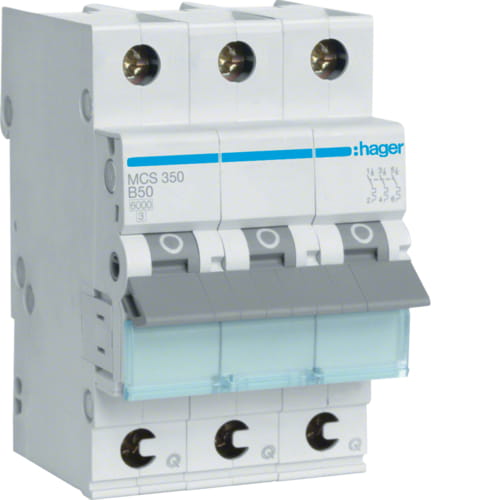

Wyłącznik nadprądowy 3P C 50A QuickConnect Hager MCS350

Wysyłka w: 3 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 135,87 zł 135.87
Cena netto: 110,46 zł
ilość szt.

towar niedostępny

Producent: Hager
Kod produktu: MCS350

Opis

Dane techniczne
Liczba biegunów chronionych: 3
Liczba biegunów: 3 P
Układ biegunów: 3 P
Charakterystyka wyzwalania: C
Częstotliwość znamionowa: 50/60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
Typ napięcia zasilającego: AC
Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 400V 50H wg PN-EN 60947-2: 10 kA
Znamionowa zwarciowa zdolność łączeniowa dla napięcia znamionowego 400V 50Hz: 6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
Prąd znam. wyłączalny zwarciowy graniczny na bieg. dla 400V 50H wg PN-EN 60947-2: 3 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 415V 50H wg PN-EN 60947-2: 10 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5/10 In
Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7/15 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In
Prąd znamionowy w temperaturze -15°C: 61,4 A
Prąd znamionowy w temperaturze -20°C: 62,5 A
Prąd znamionowy w temperaturze 0°C: 57,9 A
Prąd znamionowy w temperaturze 10°C: 55,4 A
Prąd znamionowy w temperaturze -10°C: 60,2 A
Prąd znamionowy w temperaturze 15°C: 54,1 A
Prąd znamionowy w temperaturze 20°C: 52,8 A
Prąd znamionowy w temperaturze 25°C: 51,4 A
Prąd znamionowy w temperaturze -25°C: 63,7 A
Prąd znamionowy w temperaturze 30°C: 50 A
Prąd znamionowy w temperaturze 35°C: 48,5 A
Prąd znamionowy w temperaturze 40°C: 47 A
Prąd znamionowy w temperaturze 45°C: 45,4 A
Prąd znamionowy w temperaturze 5°C: 56,6 A
Prąd znamionowy w temperaturze -5°C: 59,1 A
Prąd znamionowy w temperaturze 50°C: 43,7 A
Prąd znamionowy w temperaturze 55°C: 42 A
Prąd znamionowy w temperaturze 60°C: 40,2 A
Prąd znamionowy w temperaturze 65°C: 38,3 A
Prąd znamionowy w temperaturze 70°C: 36,3 A
Prąd znamionowy w temperaturze -10°C zgodnie z PN-EN 60947-2: 68,5 A
Prąd znamionowy w temperaturze -15°C zgodnie z PN-EN 60947-2: 70,1 A
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85
Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 63 A
Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 80 A
Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 12 A
Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 20 A
Straty mocy na biegun dla prądu znamionowego: 6,4 W
Maksymalna strata mocy na biegun zgodnie ze standardem: 9 W
Całkowite straty mocy dla prądu znamionowego: 16,3 W
Wytrzymałość elektryczna (liczba cykli): 4000
Wytrzymałość mechaniczna (liczba cykli): 20000
Głębokość produktu: 70 mm
Wysokość produktu: 83,4 mm
Szerokość produktu: 52,5 mm
Przystosowany do montażu podtynkowego: tak
Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1/25 mm²
Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1/25 mm²
Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1/35 mm²
Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1/35 mm²
Rodzaj podłączenia: Quick Connect
Quick Connect: tak
Norma: EN 60898-1
Dyrektywa europejska WEEE: dotyczy
Stopień ochrony: IP20
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
Klasa ograniczenia energii I²t.: 3
Temperatura magazynowania: -25 do 80 °C
