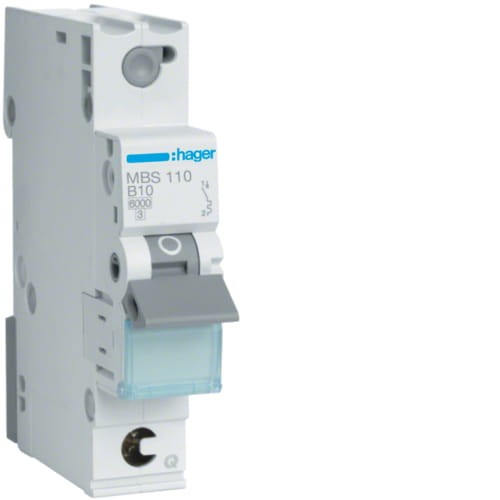

Wyłącznik nadprądowy 1P B 10A QuickConnect Hager MBS110

Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 14,21 zł 14.21
Cena netto: 11,55 zł
ilość szt.

towar niedostępny

Producent: Hager
Kod produktu: MBS110

Opis

Dane techniczne




Liczba biegunów chronionych: 1
Liczba biegunów: 1 P
Układ biegunów: 1 P
Charakterystyka wyzwalania: B



Częstotliwość znamionowa: 50/60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
Typ napięcia zasilającego: AC



Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V



Znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz: 6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 230V 50H wg PN-EN 60947-2: 6 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3/5 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In



Prąd znamionowy w temperaturze -15°C: 12,74 A
Prąd znamionowy w temperaturze -20°C: 13,01 A
Prąd znamionowy w temperaturze 0°C: 11,9 A
Prąd znamionowy w temperaturze 10°C: 11,3 A
Prąd znamionowy w temperaturze -10°C: 12,47 A
Prąd znamionowy w temperaturze 15°C: 10,99 A
Prąd znamionowy w temperaturze 20°C: 10,67 A
Prąd znamionowy w temperaturze 25°C: 10,34 A
Prąd znamionowy w temperaturze -25°C: 13,28 A
Prąd znamionowy w temperaturze 30°C: 10 A
Prąd znamionowy w temperaturze 35°C: 9,65 A
Prąd znamionowy w temperaturze 40°C: 9,28 A
Prąd znamionowy w temperaturze 45°C: 8,9 A
Prąd znamionowy w temperaturze 5°C: 11,6 A
Prąd znamionowy w temperaturze -5°C: 12,19 A
Prąd znamionowy w temperaturze 50°C: 8,5 A
Prąd znamionowy w temperaturze 55°C: 8,08 A
Prąd znamionowy w temperaturze 60°C: 7,64 A
Prąd znamionowy w temperaturze 65°C: 7,18 A
Prąd znamionowy w temperaturze 70°C: 6,68 A



Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85



Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 12 A
Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 12 A
Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 1 A
Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 2 A



Straty mocy na biegun dla prądu znamionowego: 2,75 W
Maksymalna strata mocy na biegun zgodnie ze standardem: 3 W
Całkowite straty mocy dla prądu znamionowego: 2,75 W



Wytrzymałość elektryczna (liczba cykli): 4000
Wytrzymałość mechaniczna (liczba cykli): 20000



Głębokość produktu: 70 mm
Wysokość produktu: 83,4 mm
Szerokość produktu: 17,5 mm



Przystosowany do montażu podtynkowego: tak



Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1/25 mm²
Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1/25 mm²
Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1/35 mm²
Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1/35 mm²
Rodzaj podłączenia: Quick Connect



Quick Connect: tak



Norma: EN 60898-1
Dyrektywa europejska WEEE: dotyczy



Stopień ochrony: IP20



Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
Klasa ograniczenia energii I²t.: 3
Temperatura magazynowania: -25 do 80 °C
