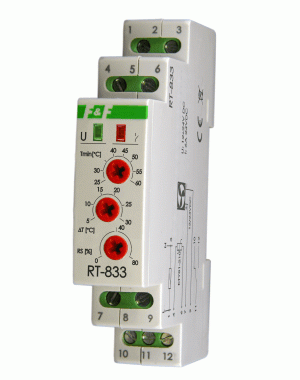

RT-833 Regulator temperatury z regulacją prędkości obrotowej wentylatora F&F RT-833

Przeznaczenie
Regulator przeznaczony jest do bezpośredniego sterowania prędkością obrotową wentylatorów 12/24V DC w szafach sterowniczych (lub podobnych instalacjach) w funkcji temperatury.


Działanie
Po wzroście temperatury powyżej wartości zadanej Tmin zostanie uruchomiony wentylator, a jego prędkość obrotowa będzie proporcjonalna do zmierzonej temperatury i nastaw regulatora:
- dla temperatury Tmin prędkość obrotowa będzie równa zadanej prędkości minimalnej.
- dla temperatury Tmin + Δ prędkość obrotowa wynosi 100%.
- dla temperatury z zakresu Tmin<>Tmin+Δ prędkość obrotowa będzie proporcjonalnie odwzorowana w zakresie od ustawionego minimum do 100% prędkości.
Regulator posiada wyjście przekaźnikowe sygnalizujące zbyt wysoką temperaturę lub uszkodzenie (brak zasilania) regulatora. Podczas normalnej pracy, styk 7-9 jest zamknięty. Jeżeli zmierzona temperatura będzie przez trzy minuty wyższa od wartości maksymalnej (Tmin+Δ), to styk zostanie rozłączony. Przy uszkodzeniu regulatora lub braku jego zasilania, styki 7-9 mogą być wykorzystane do sygnalizacji błędu.

Aby uniknąć problemu z utykaniem silnika na małych prędkościach, regulator posiada funkcję startu od maksymalnej prędkości - wentylator startuje od prędkości maksymalnej i potem hamuje do odpowiedniej wartości.


Dane techniczne

Dedykowane sondy temperatury [F&F]
