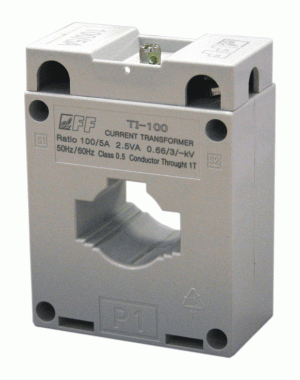

Przekładnik prądowy 200/5A F&F TI-200

Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 69,17 zł 69.17
Cena netto: 56,24 zł
ilość szt.

towar niedostępny

Producent: F&F
Kod produktu: TI-200

Opis

Przeznaczenie
Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.


Działanie
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika(P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urzadzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).



Dane techniczne

nr normy  IEC 60044-1
klasa 0,5
prąd wtórny nominalny Is  5A
napięcie znamionowe  0,66kV AC
współczynnik bezpieczeństwa p.p. FS5
napięcie przebicia izolacji 3kV/1min
częstotliwość 50/60Hz
stopień ochrony  IP20
temperatura pracy  -5÷40°C
przyłącze S1/S2  zaciski śrubowe 4mm²

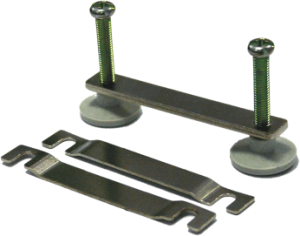

montaż tablica / szynoprzewód
pozycja pionowa / pozioma



typ Ip/Is  moc
[W]
wymiary otworu P1/P2
A1/A2/A3×B; C [mm]
wymiary
W×H×D [mm]
waga
[kg]
TI-200 200/5 5,0 30/25/20×10; Ø22  61×81×34  0,235
