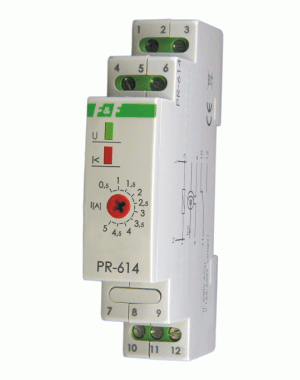

Przekaźnik priorytetowy F&F PR-614

Przeznaczenie
Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.


Działanie
Potencjometrem nastawiana jest wartość poboru prądu w obwodzie priorytetowym, powyżej której przekaźnik odłącza obwód niepriorytetowy. Spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości progowej spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odb. priorytetowy przekaźnik uniemożliwi załączenie odb. niepriorytetowego.
Przekaźnik jest przystosowany do współpracy z przekładnikiem prądowym o prądzie wtórnym 5A. Obwód pierwotny przekładnika włączone jest w obwód prądowy odbiornika priorytetowego, a wtórny do zacisków pomiarowych przekaźnika.
Wartość rzeczywista nastawy prądu, przy którym zadziała przekaźnik jest iloczynem liczby ustawionej pokrętłem na skali i zastosowanego przekładni przekładnika prądowego.
Przykład
Dla odbiornika priorytetowego o maksymalnym obciążeniu 140A stosujemy przekładnik prądowy o parametrach 150/5A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60A (2A×30=60A).



Uwaga!
Prąd wejścia pomiarowego (zaciski 4-6) nie może przekroczyć 5A.
