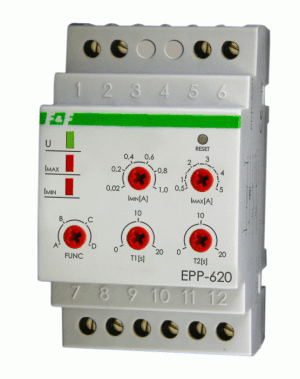

Przekaźnik prądowy F&F EPP-620
towar niedostępny
Opis
Przekaźnik prądowy służy do kontroli wartości natężenia prądu w obwodzie mierzonym z funkcją przełączenia styków w przypadku przekroczeniu wartości natężenia prądu powyżej i poniżej ustawionych wartości progowych.
Działanie
Przekaźnik jest przystosowany do współpracy z przekładnikiem prądowym o prądzie wtórnym 5A. Obwód pierwotny przekładnika włączony jest w obwód prądowy mierzony, a wtórny do zacisków pomiarowych przekaźnika. Przekaźnik pracuje według jednej z czterech funkcji pracy. Wybór funkcji odbywa się poprzez ustawienie strzałki potencjometru FUNC na oznaczeniu wybranej funkcji [A, B, C lub D]. Potencjometrami ustawiane są progi prądowe - dolny Imin i górny Imax. Przekroczenie wartości natężenia prądu mierzonego powoduje zamknięcie odpowiednich styków zgodnie z wybraną funkcją pracy. Zamknięcie styku odbywa się z opóźnieniem ustawionym potencjometrami T1 (dla styku R1) i T2 (dla styku R2). Zamknięcie styków sygnalizowane jest świeceniem odpowiedniej LED Imax i Imin. Zamknięcie styku odbywa się z opóźnieniem ustawionym potencjometrami T1 (dla styku R1) i T2 (dla styku R2).
Dane techniczne
zasilanie | 230V AC |
styk | 2× separowany 1P |
prąd obciążenia R1 i R2 | 2×[<8A] |
prąd wejścia pomiarowego 1-2 | <5A |
prąd przełączenia - regulowany Imin | 0,02÷1A |
Imax | 0,5÷5A |
histereza powrotu | 10% |
czas zadziałania T1 i T2 - regulowany | 0÷20s |
czas powrotu | 0,5s |
pobór mocy | 0,4W |
przyłącze | zaciski śrubowe 2,5mm² |
temperatura pracy | -25÷50°C |
wymiary | 3 moduły (52,5mm) |
montaż | na szynie TH-35 |
