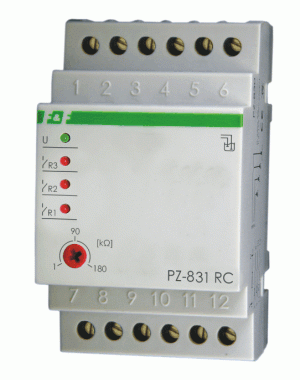

Przekaźnik kontroli poziomu cieczy F&F PZ-831 RC

Wysyłka w: 10 dni

Dostawa: sprawdź formy dostawy

Cena brutto: 351,29 zł

Cena regularna:

351.29

Cena netto: 285,60 zł

Cena regularna:

ilość szt.

towar niedostępny

Producent:

Kod produktu: PZ831RC

Opis

Przeznaczenie
Przekaźnik PZ-831 służy do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania.

Działanie
W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy, np. w chwili zalania sondy poziomu pierwszego R1 (zwarcie sondy bazowej COM i sondy poziomu R1) styk 11-12 zostanie zamknięty. Analogicznie dla sond poziomu R2 i R3. Obniżenie sie poziomu cieczy poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.

Sposób podłączenia sondy
Sonda elektrodowa podłączana przewodem o średnicy żyły do 1mm² i maksymalnej długości 100m .

Uwaga!
Zaciski 3-4-5-6 separowane od sieci.

Dane techniczne

zasilanie	230V AC
prąd obciążenia	3×[<16A]
styk	3× separowany 1Z
czułość - regulowana dla PZ-829 RC	1÷180kΩ
sygnalizacja zasilania	LED zielona
sygnalizacja stanu pracy	3× LED czerwona
pobór mocy	1,1W
przyłącze	zaciski śrubowe 2,5mm²
wymiary	3 moduły (52,5mm)
montaż	na szynie 35mm

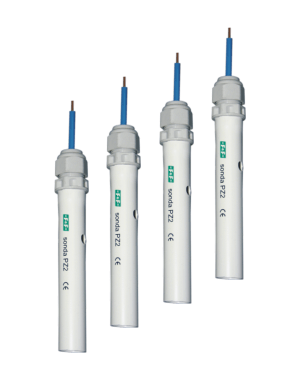

sonda zalania	elektroda ze stali kwasoodpornej +plastikowa osłonka elektrody + dławnica PG9
wymiary sondy	Ø15, l=9,5cm
napięcie elektrod	<6V~
prąd elektrod	<0,13mA
przewód przyłączeniowy	np.DY 1mm²
