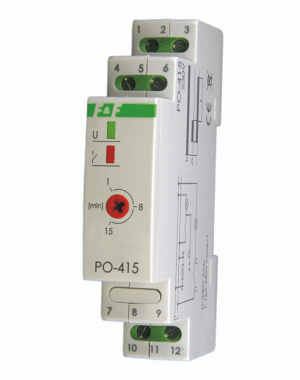

Przekaźnik czasowy F&F PO-415 24V
towar niedostępny
Opis
Przeznaczenie
Przekaźniki czasowe z opóźnionym odpadaniem służą do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia.
Działanie
Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym odbiorniku. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t (nastawiany potencjometrem). Po czasie t wyłączenie sterowanego odbiornika nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.
Dane techniczne
zasilanie | |
PO-415 24V | 24V AC/DC |
prąd obciążenia | <10A |
styk | separowany 1P |
prąd impulsu sterującego | <300mA |
czas podtrzymania | 1÷15min. |
sygnalizacja zasilania | LED zielona |
sygnalizacja zadziałania | LED czerwona |
pobór mocy | 0,56W |
temperatura pracy | -25÷50°C |
przyłącze | zaciski śrubowe 2,5mm² |
wymiary | 1 moduł (18mm) |
montaż | na szynie 35mm |
