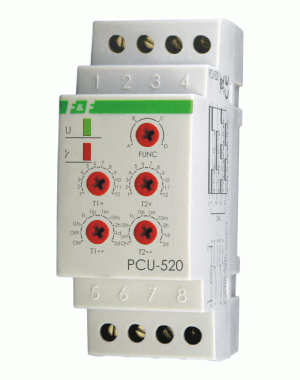

Przekaźnik czasowy F&F PCU-520 UNI

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).


Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.


Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.


Zakresy czasowe

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8.
