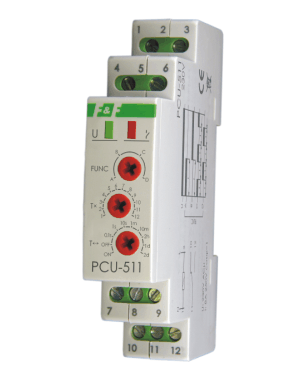

Przekaźnik czasowy F&F PCU-511 UNI

Przeznaczenie
Przekaźniki  czasowe   służą do  sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).



Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie  styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego  czasu pracy i przerwy.


Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu  zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.



Zakresy czasowe

 ON  - przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-12.
 OFF  -  przy włączonym zasilaniu powoduje trwałe załączenie styku  w pozycji 11-10.


Dane techniczne
