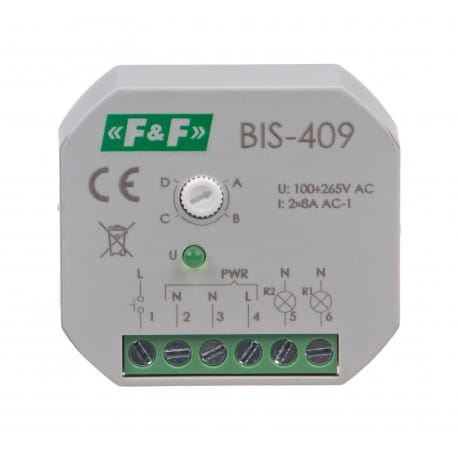

Przek.bistab.BIS-409 230V 8A do pusz.pt sekwenc. dwa obwody F&F BIS-409
Cena regularna:
Cena regularna:
towar niedostępny
Opis
Opis produktu
Sekwencyjny
Zasilanie: 230 V
Max obciążenie: 2 x 8 A
Przyłącze: zaciski śrubowe
Współpracuje z przyciskami podświetlanymi.
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
Działanie
Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.
Funkcje pracy
Funkcja A
Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.
Funkcja B
- Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2-3.
- Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
- Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
- Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Funkcja C
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-1-2.
Funkcja D
- Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2.
- Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
- Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
- Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.
