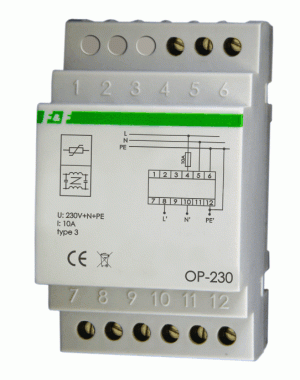

Ochronnik przeciwprzepięciowy F&F OP-230
towar niedostępny
Opis
Przeznaczenie
OP-230 to profesjonalne zabezpieczenie klasy III dla urządzeń pracujących w rozdzielniach przemysłowych, szczególnie wrażliwych na przepięcia w sieci zasilającej. Dedykowane w szczególności dla rozbudowanych systemów automatyki przemysłowej z wykorzystaniem przekaźników czasowych, sterowników PLC, multimetrów, komputerów i innych urządzeń mikroprocesorowych. Również do zastosowania w instalacjach domowych jako zabezpieczenie sprzętu komputerowego i RTV.
Działanie
OP-230 realizuje dwa zabezpieczenia:
Zaawansowany układ przeciwprzepięciowy – typ 3 (dawniej klasa D), chroniący urządzenia w obwodzie, w który włączony jest ochronnik. Specjalne warystory działają zarówno przy typowych przepięciach sieciowych, jak również przy groźnych przepięciach asymetrycznych, które często występują jednocześnie z przepięciami symetrycznymi. OP-230 absorbuje wysoką wartość impulsu przepięciowego przy wyjątkowo krótkim czasie reakcji. W oparciu o wieloletnie doświadczenie w projektowaniu urządzeń elektronicznych i w ich użytkowaniu pozwoliło stworzyć produkt o wysokich parametrach technicznych. Zastosowanie, nie jak zazwyczaj jednego lub trzech, ale sześciu warystorów tworzy podwójny stopień ostatecznego zabezpieczenia.
Potrójny filtr przeciwzakłóceniowy - specjalnie zaprojektowany pasywny układ dławików, w znacznym stopniu eliminujący zakłócenia radioelektryczne i przemysłowe. Jest to filtr symetryczny. Jednocześnie blokuje zakłócenia przychodzące z sieci energetycznej i odwrotnie - zakłócenia pochodzące od urządzeń użytkownika (kuchenka mikrofalowa, komputer, zasilacze impulsowe, itd.) nie są przepuszczane do sieci zasilającej. Filtr ochronnika to układ o strukturze czwórnika (czwórnik to układ mający cztery zaciski – jedna z par zacisków pełni rolę wejścia, zaś druga wyjścia), który przepuszcza bez tłumienia lub z małym tłumieniem napięcia i prądy o określonym paśmie częstotliwości, a tłumi napięcia i prądy leżące poza tym pasmem. Filtry znajdują zastosowanie głównie w urządzeniach elektronicznych i energetycznych. Umieszczone pomiędzy źródłem zasilania a odbiornikiem powodują, że do odbiornika dostaje się sygnał o pożądanym widmie częstotliwości.
Dane techniczne
nr normy | IEC 61643-1:2001 |
typ | 3 |
napięcie znamionowe | 230V AC |
prąd znamionowy | 10A |
największe trwałe napięcie pracy | 255V |
napięciowy poziom ochrony L→N zmierzony | <1KV |
czas zadziałania | <25ns |

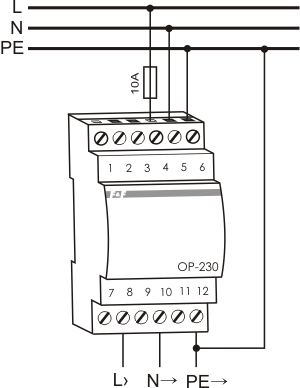

dodatkowe zabezpieczenie | 10A gL/gG lub C10A |
indukcyjność układu | 1mH na tor |
prąd upływu | 0,5mA |
pojemność układu L→N | 880nF |
pojemność układu L(N)→PE | 2,2nF |
tłumienność zakłóceń radioelektrycznych | >85dB |
przyłącze | zaciski śrubowe 2,5mm² |
temperatura pracy | -25÷50°C |
wymiary | 3 moduły (52,5mm) |
waga | 170g |
montaż | na szynie TH-35 |
