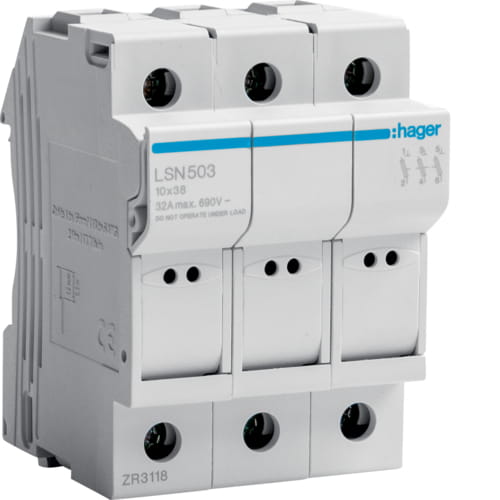

Modułowa podstawa bezpiecznikowa 3P wkł.bezp.cyl. L38 10x38mm, 32A 690VAC Hager LSN503
towar niedostępny
Opis
- normy: EN/IEC 60269-2, EN/IEC 60269-2-1, EN/IEC 60947-3- konstrukcja umożliwia wymianę przepalonego bezpiecznika, zapewniając ochronę przed dotykiem
- montaż na szynę TS35
- podstawy dostarczane są bez bezpieczników
- możliwość plombowania zarównow pozycji zamkniętej jak i otwartej- zaciski klatkowe: drut do 25 mm2, linka do 16 mm2
- na bezpieczniki cylindryczne o wymiarach: 10,3 x 38 mm typu gG i aM
- max. prąd znam. 32 A, 690 V AC
- podstawa LS531 jest wyposażona w lampkę kontrolną 230 V AC, sygnalizującą przepalenie bezpiecznika- zwarciowa zdolność łączeniowa z bezpiecznikiem 10,3x38 mm: 80 kA dla 690 V AC, 120 kA dla 500 V AC
Liczba biegunów: | 3 P |
Układ biegunów: | 3 P |
Z rozłączanym biegunem N: | nie |
Montaż: | Szyna DIN |
Typ napięcia zasilającego: | AC/DC |
Napięcie znamionowe łączeniowe Ue (AC): | 690 V |
Znamionowe napięcie izolacji Ui: | 1000 V |
Znamionowe napięcie udarowe wytrzymywane Uimp: | 6000 V |
Prąd znamionowy wkładki bezpiecznikowej: | 2/4/6/8/10/12/16/20/25/32 A |
Prąd znamionowy w temperaturze 0°C zgodnie z PN-EN 60947-2: | 32 A |
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947-2: | 32 A |
Prąd znamionowy w temperaturze -10°C zgodnie z PN-EN 60947-2: | 32 A |
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947-2: | 32 A |
Prąd znamionowy w temperaturze -20°C zgodnie z PN-EN 60947-2: | 32 A |
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947-2: | 32 A |
Prąd znamionowy w temperaturze 40°C zgodnie z PN-EN 60947-2: | 30,4 A |
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947-2: | 28,8 A |
Prąd znamionowy w temperaturze 60°C zgodnie z PN-EN 60947-2: | 25,6 A |
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947-2: | 20,8 A |
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: | 1 |
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: | 1 |
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: | 0,9 |
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: | 0,9 |
Charakterystyka bezpiecznika: | gF;gG;aM;gR;aR;uR |
Wielkość wkładki bezpiecznikowej: | 10 x 38 |
Całkowite straty mocy dla prądu znamionowego: | 3,5 W |
Zamykany: | tak |
Głębokość produktu: | 76,9 mm |
Wysokość produktu: | 76,5 mm |
Szerokość produktu: | 52,5 mm |
Moment dokręcający: | 2,2 Nm |
Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): | 1/16 mm² |
Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): | 1/16 mm² |
Akcesoria dodatkowe: | tak |
Norma: | IEC 60269-1, IEC 60947-3 |
Dyrektywa europejska RoHs: | zgodny |
Stopień ochrony: | IP2X |
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: | 3 |
Temperatura magazynowania: | -40 do 70 °C |
