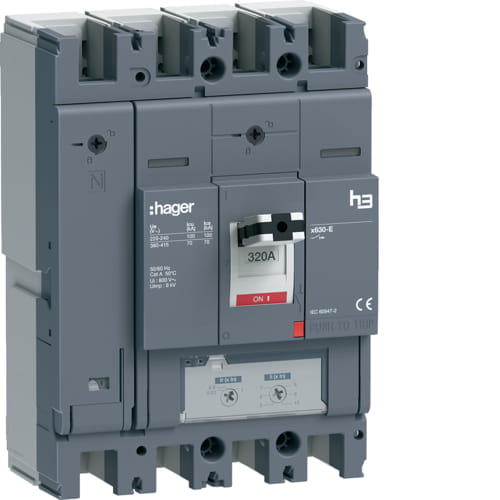

MCCB Wyłącznik mocy h3 x630 TM 4x320A 70kA Hager HEJ321DR

Wysyłka w: 3 dni

Dostawa: sprawdź formy dostawy

Cena brutto: 2 983,88 zł

Cena regularna:

2983.88

Cena netto: 2 425,92 zł

Cena regularna:

ilość szt.

towar niedostępny

Producent:

Kod produktu: HEJ321DR

Opis

Konstrukcja

Forma:	zgodnie z DIN EN 50173-1:2011-09
Liczba biegunów chronionych:	4
Liczba biegunów:	4 P
Układ biegunów:	4P4D N:0;100%
Montaż:	płyta montażowa

Funkcje

Urządzenie kompletne z jednostką zabezpieczającą:	tak
Jednostka wyzwalania:	TM A/A
Jako instalacja awaryjnego zatrzymania:	nie
Jako przełącznik główny:	tak
Jako wyłącznik bezpieczeństwa:	nie
Jako przełącznik konserwacji / naprawy:	tak
Wersja odłącznika mocy:	tak
Zintegrowana ochrona przed doziemieniem:	nie

Kompatybilność

Zgodność z montażem szynowym DIN:	nie
Nadaje się do bloku FI:	tak

Elementy sterujące i wskaźniki

Zintegrowany napęd silnikowy:

nie

Połączenia

Przyłącze PTA występuje (komunikacja):	nie
Przyłącze ZSI występuje (komunikacja):	nie
Przyłącze ACP występuje (komunikacja):	nie
Przyłącze CIP występuje (komunikacja):	nie
Przyłącze MIP występuje (komunikacja):	nie
Przyłącze OAC występuje (komunikacja):	nie

Charakterystyka elektryczna

Częstotliwość:	50/60 Hz
Typ napięcia zasilającego:	AC
Napięcie znamionowe łączeniowe Ue (AC):	220/415 V

Napięcie

Znamionowe napięcie izolacji Ui:	690 V
Znamionowe napięcie udarowe wytrzymywane Uimp:	8 kV
Z wyzwalaczem podnapięciowym:	nie

Prąd

Zdolność wyłączania 400V (NF EN 60947-2):	70 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60 947-2:	100 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60 947-2:	100 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60 947-2:	100 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60 947-2:	70 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60 947-2:	70 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60 947-2:	70 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2).:	10 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2).:	10 kA
Zdolność wyłączania 1P przy 415 V (EN 60947-2).:	10 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 220V AC wg PN-EN 60947-2:	100 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):	100 kA
Zdolność wyłączania 240V (NF EN 60947-2):	100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V AC wg PN-EN 60947-2:	70 kA
Zdolność wyłączania 415V (NF EN 60947-2):	70 kA
Nastawa wyzwalcza termicznego:	0,63/0,8/1
Zakres regulacji wyzwalacza termicznego:	225/250/320 A

Moc

Straty mocy na biegun dla prądu znamionowego:	25 W
Strata mocy na biegun dla 0,63*In:	9,9 W
Strata mocy na biegun dla 0,8*In:	16 W
Całkowite straty mocy dla prądu znamionowego:	75 W
Całkowita strata mocy prze 0,63*In:	29,8 W
Całkowita strata mocy prze 0,8*In:	48 W

Zadziałanie

Czas reakcji przy otwieraniu:

10 ms

Wymiary

Głębokość produktu:	150 mm
Wysokość produktu:	260 mm
Szerokość produktu:	185 mm

Instalacja / Montaż

Moment dokręcający:	18Nm
Przstosowany do montażu od frontu:	nie
Montaż na szynie TS z opcjonalnym adapterem:	nie
Przystosowany do montażu na podłodze:	tak
Nadaje się do montażu pośredniego:	nie
Nadaje się do montażu rozdzielacza:	tak

Podłączenie

Połączenie:	połączenie z przodu
Rodzaj przyłącza:	Zacisk

Ochrona

Funkcja ochrony uziemienia (GF):	nie
Ochrona przed zwarciem (Ii):	tak
Ochrona przed zwarciem (Ii): dezaktywowana:	nie
Ochrona przed zwarciem (Ii): Referencja do ustawienia prądu:	Ii… x In
Ochrona przed przeciążeniem z opóźnieniem długoczasowym (ltd):	tak
Długoczasowa ochrona przed przeciążeniem (ltd): dezaktywowana:	nie
Ochrona przewodu neutralnego (NP):	tak
Ochrona przewodu neutralnego (NP): Stopnie regulacji (IN):	0/100 %
Alarm wstępny (PTA):	nie
Ochrona przed zwarciem krótkoczasowa (std):	nie
Ochrona przed zwarciem zgodnie z krzywą I²t:	nie

Przewód

Materiał przewodów:

Ustawienia

Nastawa wyzwalacza elektromagnetycznego:	5/6/7/8/9/10
Zakres regulacji magnetycznej:	1600/1920/2240/2560/2880/3200 A

Wyposażenie

Z wyzwalaczem napięcia opcjonalnie:	nie
Akcesoria dodatkowe:	tak
Opcjonalny napęd silnikowy:	tak

Norma

Norma:	IEC 60947-2
Dyrektywa europejska WEEE:	dotyczy

Bezpieczeństwo

Stopień ochrony:

IP4X

Warunki użytkowania

Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:

Temperatura

Temperatura kalibracji:

50 °C
