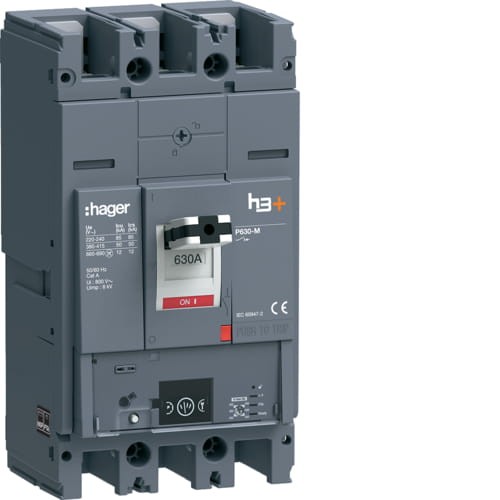

MCCB Wyłącznik mocy h3+ P630 Energy 3x630A 50kA Hager HMW630NR

Wysyłka w: 3 dni

Dostawa: sprawdź formy dostawy

Cena brutto: 5 068,88 zł

Cena regularna:

5068.88

Cena netto: 4 121,04 zł

Cena regularna:

ilość szt.

towar niedostępny

Producent:

Kod produktu: HMW630NR

Opis

Konstrukcja

Forma:	zgodnie z DIN EN 50173-1:2011-09
Liczba biegunów chronionych:	3
Liczba biegunów:	3 P
Układ biegunów:	3P3D
Montaż:	płyta montażowa

Funkcje

Urządzenie kompletne z jednostką zabezpieczającą:	tak
Jednostka wyzwalania:	E-NERGY
Jako instalacja awaryjnego zatrzymania:	nie
Jako przełącznik główny:	tak
Jako wyłącznik bezpieczeństwa:	nie
Jako przełącznik konserwacji / naprawy:	tak
Wersja odłącznika mocy:	tak
Zintegrowana ochrona przed doziemieniem:	nie

Kompatybilność

Zgodność z montażem szynowym DIN:	nie
Nadaje się do bloku FI:	tak

Elementy sterujące i wskaźniki

Zintegrowany napęd silnikowy:

nie

Połączenia

Przyłącze PTA występuje (komunikacja):	tak
Przyłącze ZSI występuje (komunikacja):	tak
Przyłącze ACP występuje (komunikacja):	tak
Przyłącze CIP występuje (komunikacja):	tak
Przyłącze MIP występuje (komunikacja):	tak
Przyłącze OAC występuje (komunikacja):	tak

Charakterystyka elektryczna

Częstotliwość:	50/60 Hz
Typ napięcia zasilającego:	AC
Napięcie znamionowe łączeniowe Ue (AC):	220/690 V

Napięcie

Znamionowe napięcie izolacji Ui:	800 V
Znamionowe napięcie udarowe wytrzymywane Uimp:	8 kV
Z wyzwalaczem podnapięciowym:	nie

Prąd

Zdolność wyłączania 400V (NF EN 60947-2):	50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60 947-2:	85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60 947-2:	85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60 947-2:	85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60 947-2:	50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60 947-2:	50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60 947-2:	50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 660V AC wg PN-EN 60 947-2:	12 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60 947-2:	12 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2).:	10 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2).:	10 kA
Zdolność wyłączania 1P przy 415 V (EN 60947-2).:	10 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 220V AC wg PN-EN 60947-2:	85 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2):	85 kA
Zdolność wyłączania 240V (NF EN 60947-2):	85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V AC wg PN-EN 60947-2:	50 kA
Zdolność wyłączania 415V (NF EN 60947-2):	50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 660V AC wg PN-EN 60947-2:	12 kA
Zdolność wyłączania 690V (NF EN 60947-2):	12 kA

Moc

Straty mocy na biegun dla prądu znamionowego:	63,5 W
Całkowite straty mocy dla prądu znamionowego:	190,5 W

Zadziałanie

Czas reakcji przy otwieraniu:

10 ms

Wymiary

Głębokość produktu:	150 mm
Wysokość produktu:	260 mm
Szerokość produktu:	140 mm

Instalacja / Montaż

Moment dokręcający:	18Nm
Przstosowany do montażu od frontu:	nie
Montaż na szynie TS z opcjonalnym adapterem:	nie
Przystosowany do montażu na podłodze:	tak
Nadaje się do montażu pośredniego:	nie
Nadaje się do montażu rozdzielacza:	tak

Podłączenie

Połączenie:	połączenie z przodu
Rodzaj przyłącza:	Zacisk

Ochrona

Funkcja ochrony uziemienia (GF):	tak
Funkcja ochrony uziemienia (GF) : Dezaktywacja małej częstotliwości:	tak
Funkcja ochrony uziemienia (GF) : Opóźnienie (tg)::	50/100/200/300/400/500 ms
Ochrona przed zwarciem (Ii):	tak
Ochrona przed zwarciem (Ii): maksymalna wartość prądu:	6930 A
Ochrona przed zwarciem (Ii): dezaktywowana:	nie
Ochrona przed zwarciem (Ii): chwilowy współczynnik ustawiania:	3/3,5/4/4,5/5/5,5/6/6,5/7/7,5/8/8,5/9/9,5/10/10,5/11
Ochrona termiczna: Prąd (Ir):	250 / 300 / 350 / 400 / 500 / 630 A
Ochrona przed przeciążeniem z opóźnieniem długoczasowym (ltd):	tak
Długoczasowa ochrona przed przeciążeniem (ltd): dezaktywowana:	nie
Ochrona przewodu neutralnego (NP):	nie
Alarm wstępny (PTA):	tak
Ochrona przed zwarciem krótkoczasowa (std):	tak
Ochrona przed zwarciem krótkoczasowa (std): dezaktywowana:	tak
Ochrona przed zwarciem krótkoczasowa (std): Isd tolerancja:	10 %
Ochrona przed zwarciem krótkoczasowa (std): Wartość zadziałania (Isd):	1,5 / 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5 / 9 / 9,5 / 10
Ochrona przed zwarciem krótkoczasowa (std): Czas opóźnienia (tsd):	50/100/200/300/400 ms
Ochrona przed zwarciem zgodnie z krzywą I²t:	tak
Funkcja ochrony przed zwarciem (I²t): dezaktywowana:	tak
Ochrona przed zwarciem (std): Dezaktywacja małej częstotliwości:	tak

Przewód

Materiał przewodów:

Cu / Al

Wyposażenie

Z wyzwalaczem napięcia opcjonalnie:	nie
Akcesoria dodatkowe:	tak
Opcjonalny napęd silnikowy:	tak

Norma

Norma:	IEC 60947-2
Dyrektywa europejska WEEE:	dotyczy

Bezpieczeństwo

Stopień ochrony:

IP4X

Warunki użytkowania

Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.:
