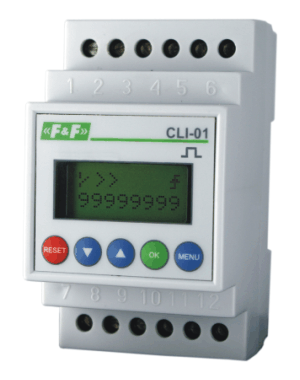

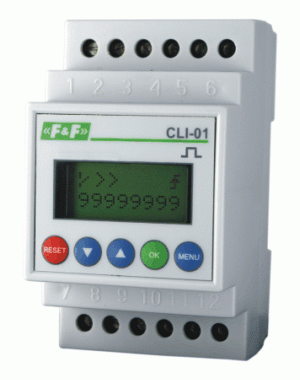

Licznik impulsów F&F CLI-01
towar niedostępny
Opis
Przeznaczenie
Liczniki impulsów służą do zliczania sygnałów napięciowych AC/DC generowanych przez dodatkowe, zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy w układach automatyki, np. do kontroli liczby uderzeń prasy, liczby obrotów urządzenia rotującego, liczby elementów schodzących z taśmy produkcyjnej, itp.
Funkcje licznika
* panel sterujący, umożliwiający zaprogramowanie i monitorowanie pracy urządzenia
* wejście licznikowe przystosowane do pracy z sygnałami AC/DC o amplitudzie od 10 do 264V i częstotliwości do 50 Hz dla sygnałów AC i 5kHz dla sygnałów DC
* ustawialny parametr PRÓG z zakresu 1÷99 999 999 określający graniczną liczbę impulsów które mają być zliczone w każdym cyklu pracy
* zewnętrzne wejście zerujące RESET
* wyjście przekaźnikowe sygnalizujące osiągnięcie zadanego stanu licznika (styk 1Z 8A)
* licznik lokalny, zerowany za pomocą zewnętrznego wejścia zerującego, lub za pomocą przycisku RESET
* licznik globalny (TOTAL), zliczający wszystkie impulsy (praca w pętli 0→99 999 999→0→ .... lub zerowany z poziomu menu konfiguracyjnego licznika)
* filtr cyfrowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (do eliminacji zakłóceń na wejściu licznika)
* pamięć stanu licznika lokalnego i globalnego po zaniku napięcia zasilania
* menu programowe w jednym z trzech języków: polskim, angielskim lub rosyjskim
Dane techniczne
zasilanie | 24÷264V AC/DC |
INPUT: napięcie - stan niski | 0÷5V AC/DC |
napięcie - stan wysoki | 10÷264V AC/DC |
częstotliwość dla sygnału DC | <5kHz |
częstotliwość dla sygnału AC | <50Hz |
RESET: napięcie | 24÷264V AC/DC |
styk | 1P |
prąd obciążenia | 8A |
pobór mocy | 1,5W |
temperatura pracy | -20÷50°C |
przyłącze | zaciski śrubowe 2,5mm² |
wymiary | 3 moduły (52,5mm) |
montaż | na szynie 35mm |
