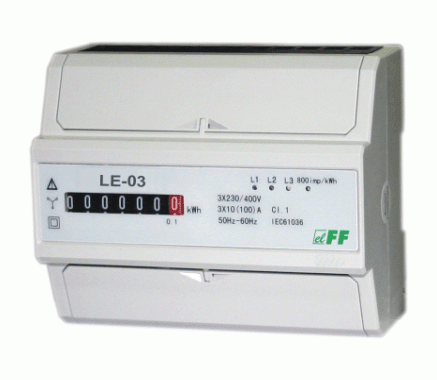

Licznik energii elektrycznej trójfazowy F&F LE-03

Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 356,45 zł 356.45
Cena netto: 289,80 zł
ilość szt.

towar niedostępny

Producent: F&F
Kod produktu: LE-03

Opis

Zgodność
Norma IEC61036


Przeznaczenie
LE-03 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.


Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez mechaniczne liczydło bębnowe.
Ostatnia, czerwona cyfra na bębnie liczydła oznacza rząd 1/10 KWh (100Wh).


Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.
Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.


Dane techniczne

napięcie odniesienia  3×230/400V+N
prąd bazowy* 10A
prąd maksymalny* 100A
prąd minimalny* 0,04A
klasa dokładności 1
zgodność IEC61036
pobór własny licznika <10VA; <2W
zakres wskazań liczydła  0÷999999,9kWh
stała licznika (1,25Wh/imp) 800imp/kWh
sygnalizacja poboru prądu faz L1, L2, L3 3× LED czerwona
sygnalizacja sczytywania kWh LED czerwona
wyjście impulsowe SO+ SO- otwarty kolektor
napięcie podłączenia SO+ SO- <30V DC
prąd podłączenia SO+ SO- <27mA
stała SO+ SO- (1,25Wh/imp) 800imp/kWh
czas impulsu SO+ SO- (zależny od obciążenia) 34÷80ms
dł. przewodu SO+ SO- <20m
temperatura pracy -20÷55°C
przyłącze zaciski śrubowe 25mm²
obudowa tworzywo ABS
wymiary 7 modułów (122×100×65mm)
montaż na szynie TH-35
stopień ochrony IP20


*)
 Prąd bazowy  - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.
Prąd maksymalny -  to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.
Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.
Znakowanie na urządzeniu: 10(100)A - pozycja 1 (przed nawiasem): prąd bazowy 10A; pozycja 2 (w nawiasie): prąd maksymalny 100A.
