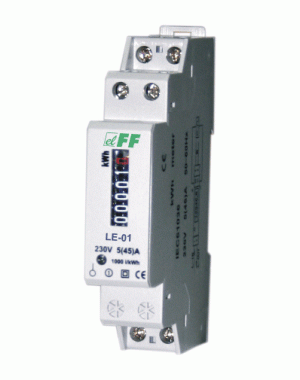

Licznik energii elektrycznej - jednofazowy F&F LE-01
Cena regularna:
Cena regularna:
towar niedostępny
Opis
Przeznaczenie
LE-01 jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Lliczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez mechaniczne liczydło bębnowe. Ostatnia, czerwona cyfra na bębnie liczydła oznacza rząd 1/10 KWh (100Wh).
Uwaga!
Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik.
Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Dane techniczne
| napięcie odniesienia | 230V AC ±30% |
| prąd bazowy* | 5A |
| prąd maksymalny* | 45A |
| prąd minimalny* | 0,02A |
| dokładność pomiaru (zgodnie z IEC61036) | klasa 1 |
| pobór własny licznika | <8VA; <0,4W |
| zakres wskazań liczydła | 0÷99999,9kWh |
| stała licznika | (1Wh/imp) 1000imp/kWh |
| sygnalizacja sczytywania | LED czerwona |
| wyjście impulsowe SO+ SO- | otwarty kolektor |
| napięcie podłączenia SO+ SO- | <27V DC |
| prąd podłączenia SO+ SO- | <27mA |
| stała SO+ SO- | (1Wh/imp) 1000imp/kWh |
| czas impulsu SO+ SO- | 70ms |
| temperatura pracy | -20÷65°C |
| przyłącze | zaciski śrubowe 6mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35mm |
| stopień ochrony | IP20 |
*) Prąd bazowy - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.
Prąd maksymalny - to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.
Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.
Znakowanie na urządzeniu: 5(45)A - pozycja 1 (przed nawiasem): prąd bazowy 5A; pozycja 2 (w nawiasie): prąd maksymalny 45A.
