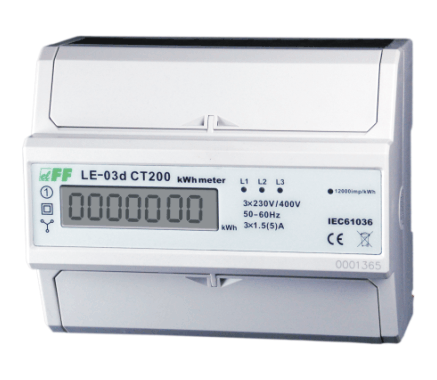

Licznik energii elektrycznej F&F LE-03D CT200

Przeznaczenie
LE-03 CT są statycznymi (elektronicznymi) wzorcowanymi licznikiami energii elektrycznej służącymi jako podliczniki do pomiaru energii elektrycznej prądu przemiennego trójfazowego w układzie półpośrednim.
Liczniki przeznaczone są do współpracy z przekładnikami prądowymi o prądzie wtórnym 5A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego zastosowanego przekładnika prądowego. Przy zastosowaniu przekładników o dedykowanych parametrach liczniki pokazują wartość rzeczywistą pobranej przez układ energii elektrycznej.


Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (300imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość wskazywana jest  przez segmentowy wyświetlacz LCD.


Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.

Licznik posiada możliwość plombowania  osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.


Dane techniczne


*) Prąd bazowy  - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.
Prąd maksymalny -  to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.
Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.
Znakowanie na urządzeniu:    3×1,5(3×5)A   - pozycja 1 (przed nawiasem): prąd bazowy3×1,5A; pozycja 2 (w nawiasie): prąd maksymalny 3×5A.
