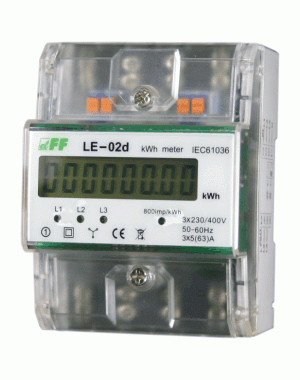

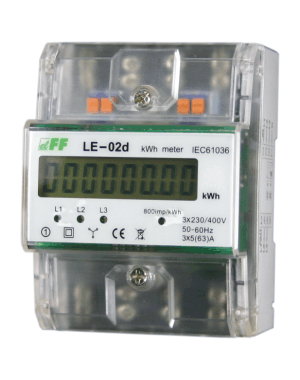

Licznik energii elektrycznej F&F LE-02D
towar niedostępny
Opis
Zgodność
Dyrektywa 2004/22/EC.
Przeznaczenie
LE-02d jest statycznym (elektronicznym) wzorcowanym wskaźnikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).
Uwaga!
Wskaźnik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Wskaźnik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Dane techniczne
| napięcie odniesienia | 3×230V+N |
| prąd bazowy* | 5A |
| prąd maksymalny* | 63A |
| prąd minimalny* | 0,04A |
| zgodność | Dyrektywa 2004/22/EC |
| pobór własny licznika | <10VA; <2W |
| zakres wskazań liczydła | 0÷999999,99kWh |
| stała licznika | (1,25Wh/imp) 800imp/kWh |
| sygnalizacja poboru prądu | 3× LED czerwona |
| sygnalizacja sczytywania | LED czerwona |
| wyjście impulsowe SO+ SO- | otwarty kolektor |
| napięcie podłączenia SO+ SO- | <30V DC |
| prąd podłączenia SO+ SO- | <27mA |
| stała SO+ SO- | (1,25Wh/imp) 800imp/kWh |
| czas impulsu SO+ SO- | 35ms |
| temperatura pracy | -20÷55°C |
| przyłącze | zaciski śrubowe 16mm² |
| wymiary | 4,5 modułów (75mm) |
| montaż | na szynie TH-35mm |
| stopień ochrony | IP20 |
*) Prąd bazowy - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.
Prąd maksymalny - to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.
Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.
Znakowanie na urządzeniu: 5(63)A - pozycja 1 (przed nawiasem): prąd bazowy 5A; pozycja 2 (w nawiasie): prąd maksymalny 63A.
