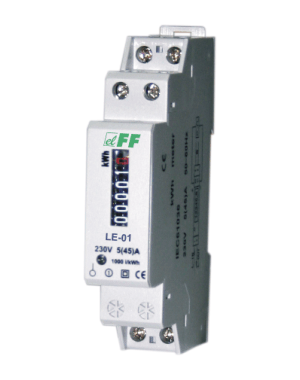

Licznik energii elektrycznej F&F LE-01D
towar niedostępny
Opis
Zgodność
MID 2004/22/EC
EN 50470-1/3
Przeznaczenie
LE-01d jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 kWh =10Wh).
Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
Dane techniczne
| napięcie odniesienia | 230V AC 50Hz |
| prąd bazowy* | 0,25÷5A |
| prąd maksymalny* | 50A |
| prąd minimalny* | 0,02A |
| klasa dokładności | B |
| zgodność | Dyrektywa 2004/22/EC |
| pobór własny licznika | <8VA; <0,4W |
| zakres wskazań | 0÷99999,99kWh |
| stała licznika | (1Wh/imp) 1000imp/kWh |
| sygnalizacja sczytywania kWh | LED czerwona |
| wyjście impulsowe SO+ SO- | otwarty kolektor |
| napięcie podłączenia SO+ SO- | <12÷27V DC |
| prąd podłączenia SO+ SO- | <27mA |
| stała SO+ SO- | (1Wh/imp) 1000imp/kWh |
| czas impulsu SO+ SO- | 90ms |
| dł. przewodu SO+ SO- | <20m |
| temperatura pracy | -25÷55°C |
| przyłącze | zaciski śrubowe 6mm² |
| obudowa | tworzywo PC+ABS |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35mm |
| stopień ochrony | IP20 |
*) Prąd bazowy - określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru. Jeśli prąd płynący przez licznik jest większy od bazowego, wówczas błąd pomiarowy ma znak ujemny, co działa na korzyść płatnika za energię elektryczną. Natomiast, jeśli prąd płynący przez licznik jest mniejszy od bazowego, wówczas procentowy błąd pomiarowy ma znak dodatni, co działa na niekorzyść płatnika ze energię elektryczną. Powyższe stwierdzenia wynikają z charakterystyki metrologicznej (procentowy błąd pomiarowy w funkcji prądu), dołączanej do instrukcji obsługi licznika energii elektrycznej. Oczywistym jest, że licznik mierzy poprawnie energię elektryczną z dokładnością klasy licznika w całym zakresie pomiarowym.
Prąd maksymalny - to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej.
Prąd minimalny - najniższa wartość pradu obciązenia, którą licznik wykrywa i rejestruje.
Znakowanie na urządzeniu: 0,25÷5(50)A - pozycja 1 (przed nawiasem): prąd bazowy0,25÷5A; pozycja 2 (w nawiasie): prąd maksymalny 50A.
