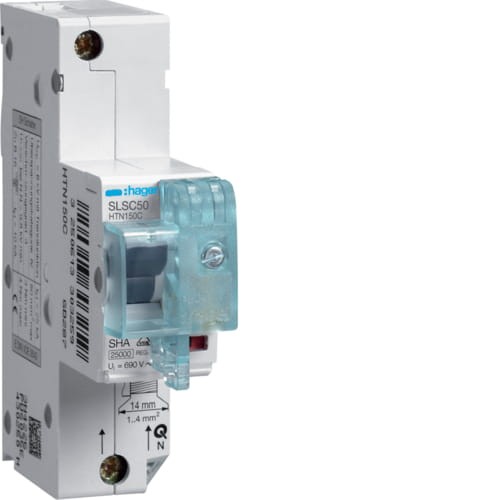

HAGER HTN150C MCB SLS Wyłącznik nadprądowy selektywny 1P Cs 50A TS35
towar niedostępny
Opis
-
wyłączniki SLS (HTN) można montować na szynie nośnej TH35 lub poprzez adapter na szynach zbiorczych (rozstaw 40 mm)
-
wyłączniki SLS do montażu bezpośrednio na szynach zbiorczych (HTS): patrz strona hager.pl
-
oznaczenie VDE, ekspertyza z kontroli produkcji
-
sprawdzone i certyfikowane zgodnie z E DIN VDE 0643:2003-09,
DIN VDE 0641-21 -
główne miejsce zastosowania: zabezpieczenia przedlicznikowe
-
zgodne z PE-EN 60898
-
charakterystyka wyzwalania E -wyzwalacz termiczny od 1,05 do 1,20 x In
-
wyzwalacz elektromagnetyczny od 5 do 6,25 x In
-
charakterystyka wyzwalania Cs
-
wyzwalacz termiczny od 1,13 do 1,45 x In
-
wyzwalacz elektromagnetyczny od 6,5 do 10 x In
-
napięcie znamionowe: 230/400 V AC
-
zwarciowa zdolność łączeniowa 25 kA
-
możliwość zamknięcia i zaryglowania L1, L2, L3
-
załączane osobno wskaźnik stanu położenia styków zaciski klatkowe:
- drut do 50 mm2
- linka do 35 mm2
Dane techniczne | |
---|---|
Prąd znamionowy In: | 50 A |
Liczba biegunów: | 1 P |
Typ wyłącznika nadprądowego: | Cs |
Znamionowa zwarciowa zdolność łączeniowa Icn: | 25 kA |
Liczba modułów: | 1,5 |
Rodzaj montażu: | szyna DIN |
Napięcie znamionowe łączeniowe Ue (AC): | 230/400 V |
Znamionowe napięcie izolacji Ui: | 690 V |
Częstotliwość znamionowa: | 50/60 Hz |
Moment dokręcający: | 4Nm |
Liczba przewodów - linka: | 1,5 / 35mm² |
Całkowite straty mocy dla prądu znamionowego: | 6,3 W |
Liczba przewodów - drut: | 1,5 / 50mm² |
Wytrzymałość elektryczna (liczba cykli): | 1500 |
Wytrzymałość mechaniczna (liczba cykli): | 10000 |
Temperatura pracy: | -25 do 55 °C |
Temperatura magazynowania: | -25 do 80 °C |
Wysokość zainstalowanego produktu: | 110 mm |
Szerokość zainstalowanego produktu: | 27 mm |
Głębokość zainstalowanego produktu: | 85 mm |
