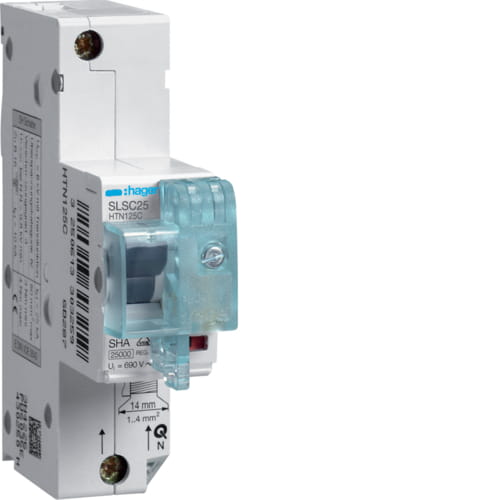

HAGER HTN125C MCB SLS Wyłącznik nadprądowy selektywny 1P Cs 25A TS35
towar niedostępny
Opis
Wyłączniki SLS - wyłączniki selektywne nadprądowe
do montażu na szynie TS35:
• wyłączniki SLS można montować na szynie nośnej TS35 lub poprzez adapter na szynach zbiorczych (rozstaw
40 mm)
• oznaczenie VDE, ekspertyza z kontroli produkcji
• sprawdzone i certyfikowane zgodnie z E DIN VDE 0643:2003-09, DIN VDE 0641-21
• główne miejsce zastosowania: zabezpieczenia przedlicznikowe
• zgodne z EN 60898
• charakterystyka wyzwalania Cs -
wyzwalacz termiczny
1,13 do 1,45 x IN
- wyzwalacz elektromagnetyczny
6,5 x 10 IN
• napięcie znamionowe:
230/400 V~
• zwarciowa zdolność łączeniowa
25 kA
• standardowo dające się zamknąć i zaryglować
• L1, L2, L3 załączane osobno
• wskaźnik stanu położenia styków
• zaciski klatkowe:
- drut do 50 mm²
- linka do 35 mm²
Dane techniczne | |
---|---|
Prąd znamionowy In: | 25 A |
Liczba biegunów: | 1 P |
Typ wyłącznika nadprądowego: | Cs |
Znamionowa zwarciowa zdolność łączeniowa Icn: | 25 kA |
Liczba modułów: | 1,5 |
Rodzaj montażu: | szyna DIN |
Napięcie znamionowe łączeniowe Ue (AC): | 230/400 V |
Znamionowe napięcie izolacji Ui: | 690 V |
Częstotliwość znamionowa: | 50/60 Hz |
Moment dokręcający: | 4Nm |
Liczba przewodów - linka: | 1,5 / 35mm² |
Całkowite straty mocy dla prądu znamionowego: | 3,5 W |
Liczba przewodów - drut: | 1,5 / 50mm² |
Wytrzymałość elektryczna (liczba cykli): | 1500 |
Wytrzymałość mechaniczna (liczba cykli): | 10000 |
Temperatura pracy: | -25 do 55 °C |
Temperatura magazynowania: | -25 do 80 °C |
Wysokość zainstalowanego produktu: | 110 mm |
Szerokość zainstalowanego produktu: | 27 mm |
Głębokość zainstalowanego produktu: | 85 mm |
