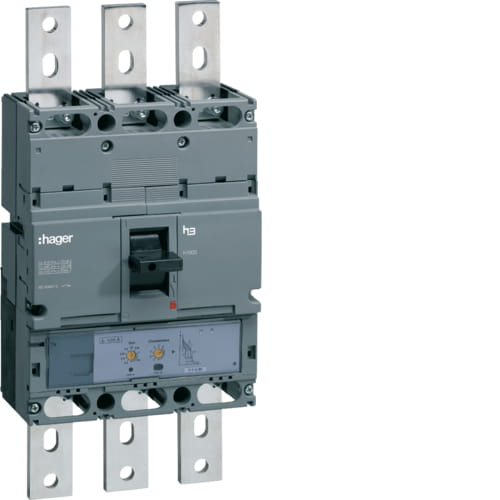

HAGER HNE970H Wyłącznik mocy h1000 3P 50kA 1000A LSI

Wysyłka w: 14 dni

Dostawa: sprawdź formy dostawy

Cena brutto: 13 149,04 zł

Cena regularna:

13149.04

Cena netto: 10 690,28 zł

Cena regularna:

ilość szt.

towar niedostępny

Producent:

Kod produktu: HNE970H

Opis

- zdolność zwarciowa
- Icu: 50 kA (400/415 V AC)
- Ics: 50 kA
- regulacja członu termicznego Ir = 0,4 to 1 x In- regulacja członu magnetycznego
- 2,5 to 10 x Ir (630 - 800A)
- 2,5 to 8 x Ir (1000A)
- opóźnienie: 0,1-0,2 s
- ochrona toru neutralnego od 0-50 do 100%

Konstrukcja

Rodzaj konstrukcji:	zgodnie z DIN EN 50173-1:2011-09
Liczba biegunów:	3 P
Układ biegunów:	3P3D

Funkcje

Urządzenie kompletne z jednostką zabezpieczającą:	tak
Jednostka wyzwalania:	LSI
Zintegrowana ochrona przed doziemieniem:	nie

Kompatybilność

Kompatybilny z szyną montażową DIN:

nie

Elementy sterujące i wskaźniki

Zintegrowany napęd silnikowy:

nie

Charakterystyka elektryczna

Częstotliwość znamionowa:	50/60 Hz
Napięcie znamionowe łączeniowe Ue (AC):	220/690 V

Napięcie

Znamionowe napięcie izolacji Ui:	800 V
Znamionowe napięcie udarowe wytrzymywane Uimp:	8000 V
Z wyzwalaczem podnapięciowym:	nie

Prąd

Prąd znam. wyłączalny zwarciowy graniczny Icu dla 400V 50H wg PN-EN 60947-2:	50 kA
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny Ics z IEC 947.2 50 Hz:	100 %
Prąd znam. wyłączalny zwarciowy graniczny na bieg. dla 230V 50H wg PN-EN 60947-2:	45 kA
Prąd znam. wyłączalny zwarciowy graniczny na bieg. dla 400V 50H wg PN-EN 60947-2:	9 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 230V 50H wg PN-EN 60947-2:	85 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 240V 50H wg PN-EN 60947-2:	75 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 415V 50H wg PN-EN 60947-2:	50 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 440V 50H wg PN-EN 60947-2:	45 kA
Zdolność wyłączania 690V (NF EN 60947-2):	20 kA
Nastawa wyzwalcza termicznego:	0,4/0,5/0,63/0,8/0,9/0,95/1

Współczynnik korekcyjny prądu

Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie:	1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie:	1
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie:	1
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie:	1

Moc

Straty mocy na biegun dla prądu znamionowego:	62 W
Strata mocy na biegun dla 0,63*In:	24,6 W
Strata mocy na biegun dla 0,8*In:	39,7 W
Całkowite straty mocy dla prądu znamionowego:	186 W
Całkowita strata mocy prze 0,63*In:	73,8 W
Całkowita strata mocy prze 0,8*In:	119 W

Zadziałanie

Tryb wyzwalania:	LSI
Nastawa czasu wyzwalania członu termicznego:	5/10/11/16/21 ms
Czas reakcji przy otwieraniu:	10 ms

Parametry elektryczne

Nastawa czasu wyzwalania członu magnetycznego:

100 do 200 ms

Wytrzymałość

Wytrzymałość elektryczna (liczba cykli):	1000
Wytrzymałość mechaniczna (liczba cykli):	4000

Instalacja / Montaż

Moment dokręcający:	65 Nm
Montaż na szynie TS z opcjonalnym adapterem:	nie

Podłączenie

Przekrój przewodu sztywnego (drut) w zacisku:	2x240mm²
Przekrój przewodu elastycznego (linka) w zacisku:	2x240mm²
Połączenie:	połączenie z przodu
Rodzaj podłączenia:	Zacisk

Ustawienia

Nastawa wyzwalacza elektromagnetycznego:	2,5/5/8
Zakres regulacji magnetycznej:	5600/7000/8820/10000/10000/10000/10000 A

Wyposażenie

Opcjonalny napęd silnikowy:

tak

Norma

Norma:	IEC 60947-2
Dyrektywa europejska RoHs:	zgodny

Bezpieczeństwo

Stopień ochrony:

IP4X

Warunki użytkowania

Temperatura magazynowania:

-35 do 70 °C
