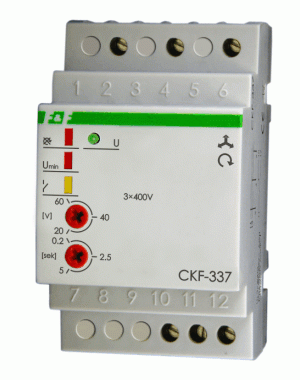

Czujnik kolejności i zaniku faz F&F CKF-337

Zabezpiecza przed  symetrycznym i asymetrycznym spadkiem napięcia.

Przeznaczenie
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika  elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika, oraz zabezpieczeniem kierunków obrotów w przypadku zmiany kolejnosci faz przed czujnikiem.


Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika. Wyłączenie silnika nastąpi również w przypadku symetrycznego spadku napięć międzyfazowych we wszystkich trzech fazach poniżej 320V. Wyłączenie nastąpi z ustawionym przez użytkownika opóźnieniem (0,2÷5sek). Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5V poniżej ustawionego progu (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.


Dane techniczne
