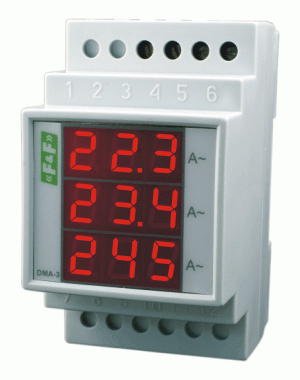

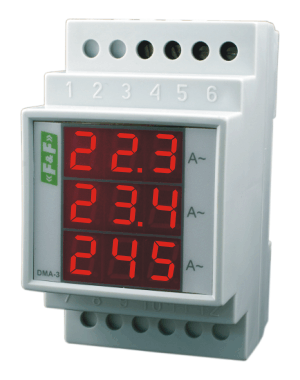

Cyfrowy wskaźnik wartości natężenia prądu trójfazowy F&F DMA-3 do 20A

Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 382,76 zł 382.76
Cena netto: 311,19 zł
ilość szt.

towar niedostępny

Producent: F&F
Kod produktu: DMA-3

Opis

Przeznaczenie
Wskaźnik natężenia prądu DMA-3 służy do ciągłego odczytu wartości obciążeń obwodów elektrycznych sieci trójfazowej.

Działanie
* pomiar wartości skutecznej prądu w każdej z trzech faz.
* obwód pomiarowy jest odseparowany od  obwodu zasilania wskaźnika.
* wskaźnik z oznaczeniem TrueRMS wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.


Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5A. Zakres prądów przekładników prądowych: 25÷1000/5A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-3 20A  przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20A.


Sposób znakowania przy zamówieniu

POMIAR POŚREDNI (z zastosowaniem przekładników)

DMA- X  Y /5A

 X  Y  Z
Trójfazowy: 3




Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS













Przykład:
  * DMA-3 50/5A - trójfazowy do współpracy z trzema przekładnikami 50/5A, zakres mierzony 3×0÷50A, bez TrueRMS
  * DMA-3 150/5A TrueRMS - trójfazowy do współpracy z trzema przekładnikami 150/5A, zakres mierzony 3×0÷150A, z TrueRMS



POMIAR BEZPOŚREDNI (bez zastosowania przekładników)

DMA- X  20A  Z

 X  Z
Trójfazowy: 3 True RMS





Przykład:
  * DMA-3 20A - trójfazowy do 20A, zakres mierzony 3×0÷20A, bez TrueRMS
  * DMA-3 20A TrueRMS - trójfazowy do 20A, zakres mierzony  3×0÷20A, z TrueRMS




Dane techniczne

zasilanie 100÷300V AC
częstotliwość zasilania 45÷55Hz
maksymalny prąd
          wersja pomiaru bezpośredniego 20A
          wersja pomiaru bezpośredniego 5A
maksymalne chwilowe przeciążenie 40A (<1sek)
dokładność wskazań DMA-1 1%
                DMA-1 TrueRMS 0,5%
wyświetlacz  3×segmentowy LED 10×6mm
pobór mocy  4W
temperatura pracy  -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
wymiary 3 moduły (52,5mm)
montaż na szynie 35mm
