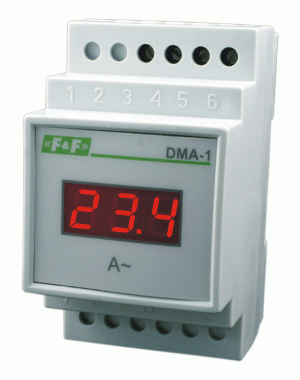

Cyfrowy wskaźnik wartości natężenia prądu, jednofazowy F&F DMA-1
Cena regularna:
Cena regularna:
towar niedostępny
Opis
Przeznaczenie
Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.
Działanie
* pomiar wartości skutecznej prądu w obwodzie elektrycznym.
* obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
* wskaźnik z oznaczeniem TrueRMS wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.
Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5A. Zakres prądów przekładników prądowych: 25÷1000/5A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20A.
Sposób znakowania przy zamówieniu
POMIAR POŚREDNI (z zastosowaniem przekładników)
DMA- X Y /5A Z
| X | Y | Z |
| Jednofazowy: 1 |
Wartość znamionowego prądu pierwotnego przekładnika: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000. |
True RMS |
Przykład:
* DMA-1 50/5A - jednofazowy do współpracy z przekładnikiem 50/5A, zakres mierzony 0÷50A, bez TrueRMS
* DMA-1 150/5A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5A, zakres mierzony 0÷150A, z TrueRMS
POMIAR BEZPOŚREDNI (bez zastosowania przekładników)
DMA- X 20A Z
| X | Z |
| Jednofazowy: 1 | True RMS |
Przykład:
* DMA-1 20A - jednofazowy do 20A, zakres mierzony 0÷20A, bez TrueRMS
* DMA-1 20A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20A, z TrueRMS
Dane techniczne
| zasilanie | 100÷300V AC |
| częstotliwość zasilania | 45÷55Hz |
| maksymalny prąd | |
| wersja pomiaru bezpośredniego | 20A |
| wersja pomiaru bezpośredniego | 5A |
| maksymalne chwilowe przeciążenie | 40A (<1sek) |
| dokładność wskazań DMA-1 | 1% |
| DMA-1 TrueRMS | 0,5% |
| wyświetlacz | segmentowy LED 10×6mm |
| pobór mocy | 4W |
| temperatura pracy | -25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 3 moduły (52,5mm) |
| montaż | na szynie 35mm |
