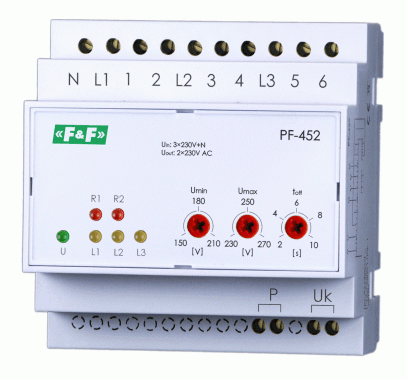

Automatyczny przełącznik faz z wyjściem napięcia fazowego F&F PF-452

Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 387,01 zł 387.01
Cena netto: 314,64 zł
ilość szt.

towar niedostępny

Producent: F&F
Kod produktu: PF-452

Opis

Przeznaczenie
Automatyczny przełącznik faz PF-452 służy do zachowania ciągłości zasilania obwodu dwufazowego w przypadku zaniku lub spadku parametrów jednej z faz zasilających. Opcjonalnie może służyć jako sterownik pozwalający na zasilanie wybranych obwodów w przypadku podłączonych do jednej lub dwóch faz zasilania niepełnofazowego.
Opcje pracy:
* wyjście napięcia międzyfazowego 400V
* wyjście napięć fazowych 2×230V AC
* funkcja sterownika priorytetowego - utrzymanie zasilania wybranych odbiorników przy prawidłowej jednej fazie z jednoczesnym odłączeniem zasilania odbiorników drugorzędnych.


Działanie
Na wejście przełącznika (L1, L2, L3, N) doprowadzone jest napięcie trójfazowe (3×230V+N). Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz. Dwie fazy o prawidłowych parametrach kierowane są na wyjścia. Kolejność przełączania faz nie jest określona. Po spadku wartości parametrów jednej fazy następuje przełączenie na kolejną dobrą fazę. Czas przełączania (pojawienie się napięcia na wyjściu) po zaniku aktualnie załączonej fazy wynosi od 0,5 do 0,8 s (w tym czasie odbiorniki są zasilane). Wejście Uk służy do kontroli załączenia styków zabezpieczając przed jednoczesnym podaniem dwóch faz na jedno wyjście w przypadku sklejenia styków przekaźnika.
Przełącznik może pracować w dwóch opcjach odbioru: napięcia międzyfazowego 400VAC lub napięć fazowych 2×230VAC.



W przypadku pozostałej jednej poprawnej fazy sterownik pracuje zgodnie z wybraną funkcją:
Funkcja A (brak zwory P-P)
Dobra faza kierowana jest zarówno na wyjście R1, jak i R2.
Dla opcji odbioru dwufazowego oznacza to brak zasilania 400V.
Funkcja B (zwora P-P)
Dobra faza kierowana jest tylko na wyjścia R1.
Zastosowanie: sterownik priorytetowy - jeżeli z uwagi na obciążenie nie ma możliwości jednoczesnego podłączenia wszystkich urządzeń do jednej fazy , to odbiorniki jednofazowe o kluczowym znaczeniu podłączone zostają do wyjścia R1 i zasilane będą zawsze, gdy będzie dobra przynajmniej jedna faza. Odbiorniki drugorzędne podłączone będą do wyjścia R2 i zadziałają dopiero wtedy, gdy choć dwie fazy zasilania będą poprawne. Opcja pracy ustawiana jest za pomocą zwory na zaciskach P-P.


Dane techniczne

napięcie zasilania 3×[50÷450V]+N
napięcie wyjściowe  400V AC / 2×230V+N
prąd obciążenia  16A
próg zadziałania
      - dolny regulowany 150÷210V
      - górny regulowany 230÷270V
histereza 5V
czas zadziałania - regulowany 2÷10s
błąd pomiaru napięcia  ±1%
czas przełączenia  0,5÷0,8s
temperatura pracy -25÷50ºC
sygnalizacja zasilania  LED zielona
sygnalizacja wybranych faz 3×LED żółta
sygnalizacja wyjść 2× LED czerwona
pobór mocy ≤2W
przyłącze zaciski śrubowe 2,5mm²
moment dokręcający 0,4Nm
wymiary 5 modułów (85mm)
montaż na szynie TH-35 mm
stopień ochrony IP20
